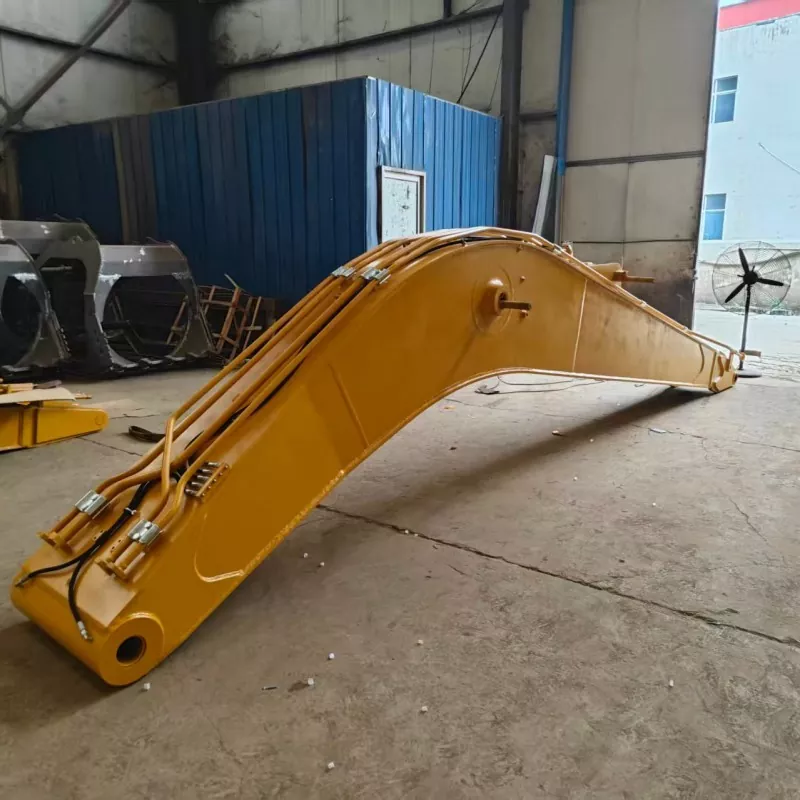

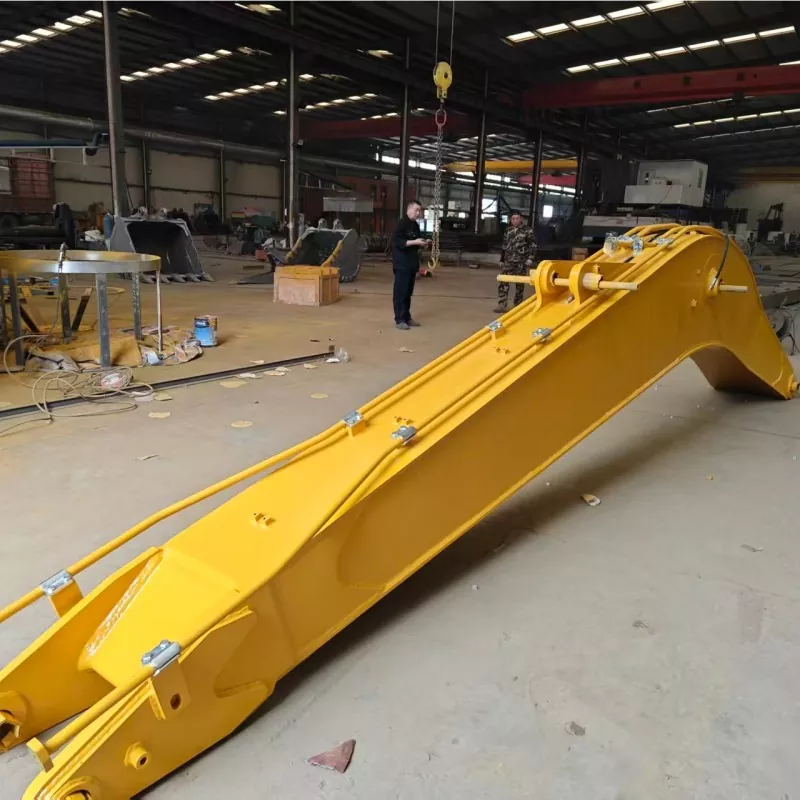

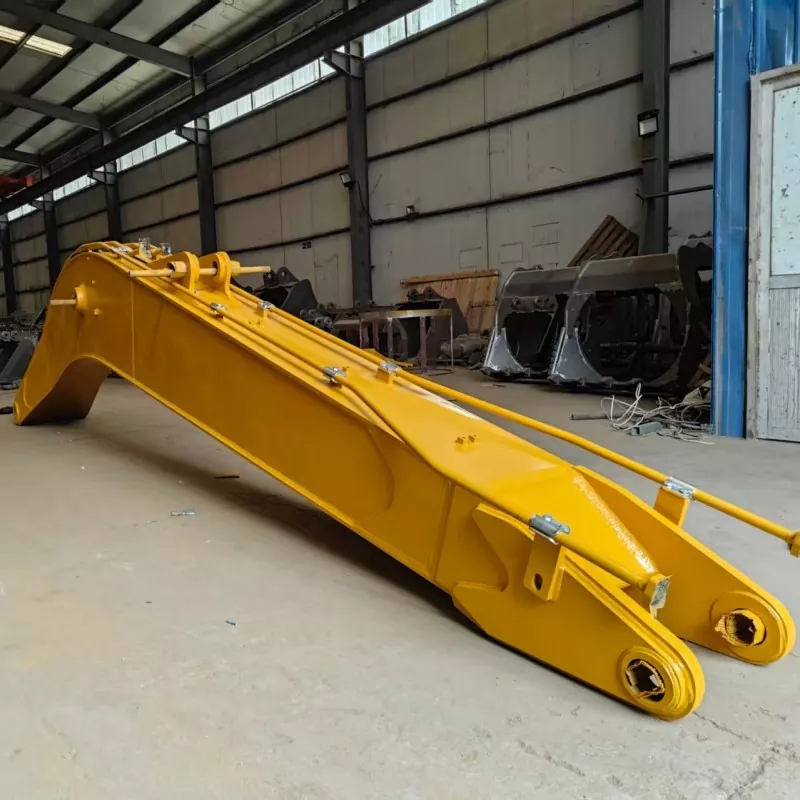

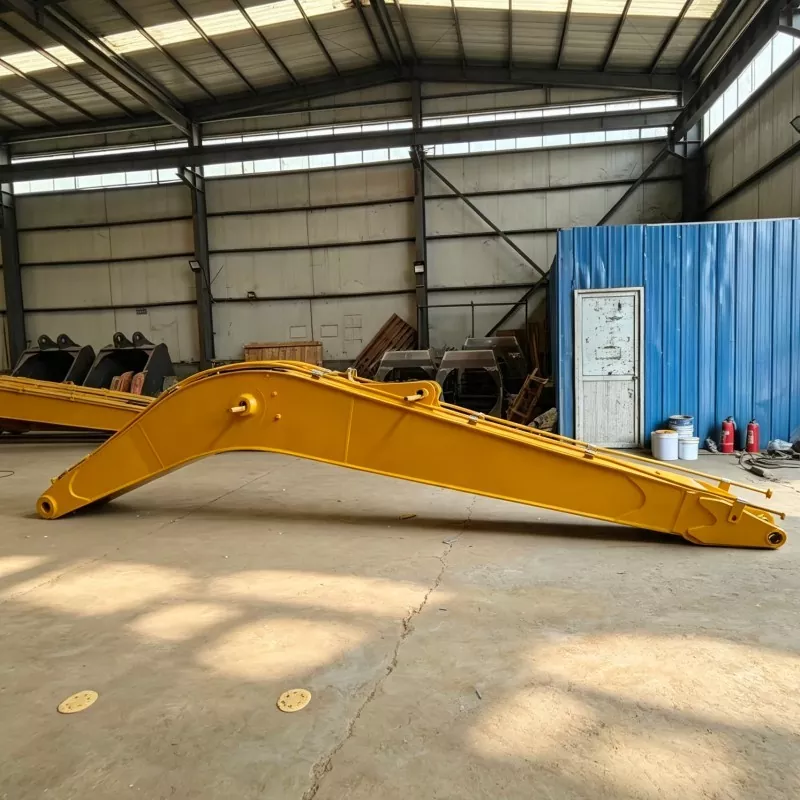

Стрела экскаватора с длинным вылетом для ZX200

XINGCHUANG производит навесное оборудование для экскаваторов с большим вылетом по индивидуальному заказу для подрядчиков, компаний по аренде оборудования и дистрибьюторов строительной техники. Это удлиненное навесное оборудование, разработанное для стрелы экскаватора с большим вылетом для ZX200, помогает операторам отойти дальше от машины и получить доступ к более глубоким или более удаленным рабочим зонам при подходящих земляных работах.

Доступен в нескольких вариантах стандартной длины, его можно настроить в соответствии с требуемым радиусом копания, рабочей глубиной, состоянием материала и техническими характеристиками машины. Перед началом производства компания XINGCHUANG может просмотреть модель экскаватора, присоединительные размеры, гидравлическое устройство и предполагаемые работы, чтобы помочь покупателям выбрать конфигурацию, соответствующую требованиям их проекта.

В конструкции рычага используется износостойкая сталь NM400, как указано для основного корпуса, с усиленными секциями в ключевых несущих зонах. Отверстия для штифтов, обработанные на станке с ЧПУ, контролируемые процедуры сварки и система защитного покрытия используются для обеспечения структурной целостности и эксплуатации на открытом воздухе. Фактическая производительность и срок службы зависят от выбранной конфигурации, условий эксплуатации, практики технического обслуживания и соблюдения эксплуатационных ограничений производителя экскаватора.

Технические характеристики

Приведенные выше цифры являются справочными характеристиками. Фактический рабочий диапазон, вес навесного оборудования, грузоподъемность и совместимость должны быть подтверждены на основе окончательного проекта и эксплуатационных данных конкретной модели экскаватора. Более длинное навесное оборудование меняет рабочий диапазон и характеристики нагрузки машины, поэтому его не следует выбирать только по длине.

Выберите длину для работы

Выбор выдвижного рычага начинается с рабочей зоны, а не с самого длинного доступного варианта. Покупатели должны определить необходимый вылет, исходя из запланированного положения машины, глубины раскопок, высоты окружающих берегов и расстояния от экскаватора до обрабатываемого материала. Затем следует проверить рабочий радиус и глубину на соответствие предлагаемой геометрии приспособления.

Конфигурацию 12 м можно рассматривать для проектов со средними требованиями к вылету, а версии 14 м, 15 м и 17 м можно оценить для приложений, требующих более длинной рабочей зоны. Это отправные точки выбора, а не универсальные рекомендации. Условия грунта, плотность материала, размер ковша, гидравлические характеристики и устойчивость машины – все это влияет на выбор подходящей конфигурации.

XINGCHUANG может рассмотреть запросы на нестандартную длину в пределах указанного диапазона 10–19 м. Прежде чем подтвердить заказ, укажите точную модель экскаватора, его серийный номер или конфигурацию, необходимую глубину копания и горизонтальный радиус, а также планируемый ковш или другое навесное оборудование. Технический анализ также должен подтвердить допустимый вес навесного оборудования и эксплуатационные ограничения машины.

Детали конструкции, влияющие на срок службы

Армирование в зонах повышенного напряжения

Вытянутая рука во время работы подвергается изгибающим силам и повторяющимся нагрузкам. Основная пластина, боковые пластины и ребра жесткости должны быть спроектированы как скоординированная конструкция. XINGCHUANG использует износостойкую сталь NM400 для корпуса рычага и усиления в ключевых несущих зонах. Однако сама по себе толщина пластины не определяет конструктивную способность; Также необходимо учитывать геометрию, качество сварки, отслеживаемость материала и предполагаемую рабочую нагрузку.

Контролируемая сварка и управление напряжением

Консистенция сварного шва важна для компонентов, подвергающихся повторяющимся циклам копания и раскачивания. Поставляемый производственный процесс включает роботизированную сварку и термообработку, помогающую контролировать качество сварного шва и остаточное напряжение. Покупатели сложных проектов могут при подтверждении заказа запросить имеющиеся записи контроля сварки, информацию о материалах и соответствующие заводские документы о качестве.

Точное выравнивание пальца и втулки

Штыревые соединения передают нагрузку между рычагом и подключенными компонентами. Растачивание на станке с ЧПУ помогает поддерживать соосность отверстий под штифты и может уменьшить неравномерный контакт при правильном подборе компонентов. Во время установки и технического обслуживания покупатели должны также проверить посадку пальца, состояние втулки, смазку и наличие признаков ненормального зазора.

Защита от воздействия на открытом воздухе

Указанный процесс обработки поверхности включает пескоструйную обработку, антикоррозионную грунтовку и финишную окраску. Эта система покрытия помогает защитить открытую сталь при эксплуатации на открытом воздухе, в том числе во влажной среде. В условиях соленой или постоянно влажной среды регулярная очистка и осмотр остаются важными, поскольку повреждение покрытия и захваченная влага могут привести к коррозии.

Сопоставьте приложение с условиями сайта

Different excavation projects place different demands on the arm. Анализ материала, рабочего положения и окружающей среды помогает покупателям избежать выбора слишком длинного, слишком тяжелого или неподходящего для запланированной задачи навесного оборудования.

Дноуглубление рек и прудов

Увеличенный радиус действия может помочь получить доступ к отложению с берега или из другого подходящего рабочего места, что потенциально снижает необходимость частого перемещения машины. Перед использованием оцените глубину воды, устойчивость берега, состояние отложений, выбор ковша и разрешенный рабочий диапазон экскаватора. Крепление на большие расстояния не заменяет оценку стабильности на конкретной площадке.

Обслуживание резервуаров и каналов

Очистка каналов и обслуживание резервуара могут потребовать от экскаватора выхода за край насыпи или обхода зон с ограниченным доступом. Длину навесного оборудования следует выбирать в соответствии с профилем выемки грунта и положением машины, уделяя особое внимание несущей способности грунта и безопасному рабочему диапазону.

Формирование придорожных склонов

Выдвинутая стрела может поддерживать работу по обрезке на склонах или насыпях, где целевая область находится за пределами досягаемости стандартной конфигурации. Покупатели должны указать необходимую рабочую высоту, угол наклона и требования к отделке, чтобы предлагаемую установку можно было оценить на предмет управляемости и устойчивости.

Муниципальные и общие земляные работы

Для отдельных муниципальных проектов, расширения прудов и работ по земляным работам правильная конфигурация зависит от типа материала, глубины копания, емкости ковша и требований к циклу. Для тяжелых земляных работ с плотными материалами может потребоваться конструкция навесного оборудования, отличная от легких выемочных работ или отделки склонов.

Ссылки на проекты

Проект реконструкции реки Таиланда – более глубокие раскопки

Подрядчик по охране водных ресурсов Таиланда приобрел 6 комплектов экскаваторной стрелы с длинным вылетом для ZX200 для работ по реконструкции городских рек. Первоначальный стандартный рычаг мог достигать глубины копания только примерно 6,2 метра, что ограничивало эффективность строительства в глубоководных районах.

После внедрения индивидуальной длинной стрелы глубина раскопок была увеличена примерно до 9,8 метра. Проект сократил общий период строительства примерно на 35% и позволил избежать необходимости в дополнительных временных рабочих платформах.

Проект муниципальной дороги Перу – обрезка склонов

В проекте по формированию откосов муниципальной дороги в Перу строительная группа использовала экскаваторную стрелу с длинным вылетом для ZX200 для выполнения работ по обрезке на больших расстояниях и на больших расстояниях. Расширенный рабочий диапазон снижает зависимость от вспомогательного подъемного оборудования и снижает дополнительные затраты на рабочую силу.

Проект дноуглубления внутреннего озера – конфигурация 17 м

Для проекта по очистке отложений озер в домашних условиях мы предоставили специальную 17-метровую сверхдлинную версию для дноуглубительных работ на обширных территориях. Перед поставкой все продукты прошли 24-часовое непрерывное испытание под нагрузкой для проверки структурной стабильности и эксплуатационной надежности.

Вышеупомянутые случаи описывают заявленные результаты проекта. Фактические результаты будут различаться в зависимости от условий на объекте, конфигурации машины, практики оператора и управления проектом. Покупатели могут запросить имеющиеся ссылки на проекты и документацию по проверке при оценке аналогичного приложения.

Что необходимо подтвердить перед заказом

Чтобы уменьшить проблемы совместимости и избежать ненужных модификаций, покупатели должны подготовить следующую информацию перед запросом предложения:

Идентификация машины:Точная модель экскаватора, серия, год или серийные данные, если таковые имеются, а также существующая конфигурация навесного оборудования.

Рабочие требования:Вылет цели, глубина копания, высота площадки, тип материала, размеры ковша и основные задачи, которые будет выполнять навесное оборудование.

Детали подключения:Диаметр пальца, межосевое расстояние пальца, монтажная ширина, размеры соединения цилиндра, требования к гидравлическому шлангу и расположение рычагов.

Объем заказа:Требуемая длина рычага, включая штифты и шланги, требования к соединению цилиндра и ковша, цвет поверхности, упаковка и порт назначения или место доставки.

Если возможно, отправьте фотографии существующих соединений стрелы и рукояти, идентификационную табличку машины, соответствующие размеры и предлагаемую рабочую зону. Эти сведения помогают производителю оценить конфигурацию перед выпуском окончательных чертежей или коммерческого предложения.

Проверка, сертификация и поддержка

XINGCHUANG обеспечивает производство навесного оборудования для экскаваторов и поддержку экспорта для строительных компаний, дистрибьюторов оборудования и арендных парков. В зависимости от заказа и согласованного объема проверки покупатели могут запросить имеющиеся записи о материалах, производственные фотографии, информацию о проверке и документацию по испытаниям под нагрузкой перед отправкой.

Компания заявляет, что имеет сертификаты или квалификации, связанные с ISO 9001, CE и SGS. Покупатели должны подтвердить точного владельца сертификата, его объем, действительность и применимость к конкретному навесному оборудованию и рынку назначения. Требования CE зависят от классификации продукта и применимого законодательства, в то время как SGS может относиться к услугам по тестированию, проверке или сертификации, а не к единому универсальному утверждению продукта. Перед покупкой запросите соответствующие документы для проверки.

For structural attachments, inspection requirements should be agreed before production. Любое испытание под нагрузкой, метод проверки или критерии приемки должны быть четко задокументированы, чтобы покупатель понимал, что испытывалось и при каких условиях.

Часто задаваемые вопросы

Как я могу убедиться, что насадка подходит для моего ZX200?

Укажите точную версию машины и размеры соединений. Хотя перечисленные конфигурации предназначены для экскаваторов серии ZX200, монтажные размеры, гидравлические соединения и схемы навески могут различаться. Совместимость с реальной машиной должна быть подтверждена перед началом производства.

Всегда ли более длинная рука обеспечивает лучшую производительность?

Нет. Более длинная стрела может увеличить вылет и рабочую глубину, но она также меняет характеристики нагрузки машины и может повлиять на силу копания, время цикла и устойчивость. Наилучшая длина — это та, которая соответствует требованиям проекта в пределах утвержденных эксплуатационных ограничений экскаватора.

Могу ли я использовать тот же ковш, что и стандартная стрела экскаватора?

Это зависит от конструкции навесного оборудования, веса ковша, размеров пальцев и геометрии навески. Поделитесь существующими спецификациями ковша, чтобы производитель мог проверить, можно ли его сохранить или требуется совместимый ковш или узел рычажного механизма.

Что нужно проверить после установки?

Следуйте инструкциям по эксплуатации машины и навесного оборудования, чтобы проверить блокировку штифтов, смазку, гидравлические соединения, прокладку шлангов, натяг и перемещение в рабочем диапазоне. Первоначальную эксплуатацию следует проводить в соответствии с соответствующей процедурой проверки и в установленных пределах.

Можете ли вы предоставить чертежи и протоколы проверок перед отправкой?

Доступные чертежи, производственные изображения, протоколы проверок и согласованную документацию по испытаниям можно обсудить во время подтверждения заказа. Укажите документы, необходимые для одобрения покупки, процесса импорта или передачи проекта до начала производства.

На что распространяется заявленная гарантия?

В условиях поставки указана заводская гарантия на сварные детали конструкции сроком 12 месяцев, при этом штифты, втулки и уплотнения рассматриваются как обычные расходные материалы. Перед заказом подтвердите окончательные условия гарантии, исключения, дату начала и порядок предъявления претензий в договоре купли-продажи.

Изготовление на заказ для вашего проекта раскопок

XINGCHUANG поддерживает индивидуальные конфигурации навесного оборудования для строительных подрядчиков, поставщиков оборудования по аренде и дистрибьюторов запчастей для машин. Опции могут включать длину рычага, цвет поверхности и совместимые аксессуары, которые подлежат технической проверке и совместимости с машиной.

Чтобы получить рекомендации и предложение по конкретному проекту, отправьте модель экскаватора, требуемый рабочий диапазон, присоединительные размеры, сведения о применении и рынок назначения. Затем компания XINGCHUANG может просмотреть запрошенную конфигурацию, подтвердить доступный объем поставки и обсудить условия производства, проверки, упаковки и доставки.
